개요

직경 300mm이하의 작은 구경으로 천공을 해서 설치하는 현장 PILE은 ROOTPILE,MINI MICRO PILE등으로 불리우고 있으며 통상적으로 진입이 어렵고 또 작업공간이 협소 하여 대형장비의 진입이 제한된 지역에서도 쉽게 설치할수 있는 것이 가장 큰 장점이다.이러한 용도의 여러 가지 TYPE PILE 중 본 GEWI PILE은 높은 하중력을 전달하면서 천공구경을 최소화한 PILE이다.

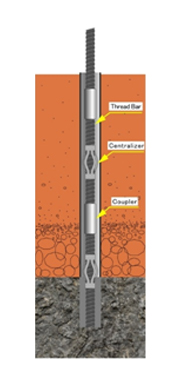

본 MICRO PILE의 높은 하중지지력은STEEL BAR의 높은 강성에 기인하며 일반적으로 설계시 하중지지 단면 산정은 단지 STEEL BAR의 단면적만 감안한다.시멘트 그라우트와STEEL BAR가 일체가 되도록 하기 위해서는 상호 부착력이 좋아야 하며 이러한 면에서 나선형인 THREAD BAR가 아주 적당하다.

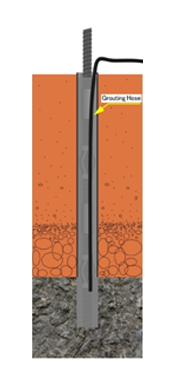

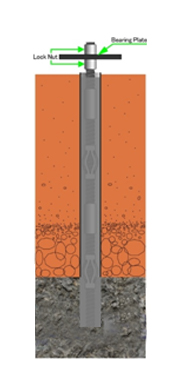

또한 THREAD BAR는 전체길이에 걸쳐 나선형으로 되어 있으므로 정착단에서의 정착 NUT설치 및 COUPLER를 사용하여 어떠한 길이로도 연장이 가능한 장점이 있으며 연약지반의 경우 정착장 구간에 추가적인 압력그라우팅을 실시함으로써 지반과의 마찰력을 극대화 할수 있다.

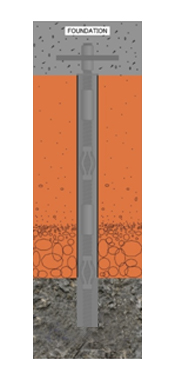

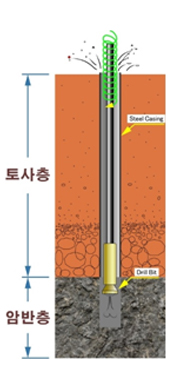

시공순서

• 소음규제지역의 구조물 기초파일에 적용 (항타가 아닌 천공에 의한 설치)
• 깊은기초 및 부력대항앵커의 시공이 요구되는 신축구조물의 기초공사에 적합
• 타워,굴뚝및 송전탑 기초파일 (압축 및 인장력 동시지지)에 적용
• 기존구조물의 기초보강 지하실등의 협소한 공간에서도 시공 가능
• 연약지반의 기초보강용으로 적용
